miércoles, 27 de enero de 2021

La energía nuclear no salvará ni destruirá el planeta

 Esta muy generalizada la creencia de que la energía nuclear es como el anillo único:

 Un objeto mágico con un poder ilimitado, pero que puede encerrar grandes peligros.


Asistimos a un concilio interminable donde  los quieren usarla y los que quieren destruirla discuten agriamente. Los defensores afirmar que es un arma decisiva en la lucha contra el cambio climático y que no podemos prescindir de ella. Los detractores están convencidos de es que malvada, que es incontrolable y que únicamente destruyéndola estaremos a salvo.

Pero todos están equivocados. La energía nuclear NO es el anillo único de poder.  Sino el hacha de Gimli el Enano.  No es un arma mágica todopoderosa, sino un arma común que  bien utilizada resulta muy útil para abatir orcos.  Pero no es un arma decisiva, ni imprescindible que vaya a determinar el destino de no la guerra. El hacha de Gimli no va a salvar ni a destruir el planeta. Su poder es limitado



El poder de la energía nuclear también es muy limitado, por lo que su efecto sobre el planeta también  es limitado. En el 2003 un equipo interdisciplinar del MIT se planteo el futuro de la energía nuclear en el relación a la lucha contra el cambio climático.

Plantearon un ambicioso escenario en el que se alcanzaban los 1000GW de potencia nuclear  instalada en el 2050.  Lo que supone añadir 20GW de potencia nuclear al año. Esto es sin duda ambicioso pero realista, es técnicamente viable conseguirlo. Suponiendo que estas nueva potencia nuclear desplaza la generación con carbón, se reducirían las emisiones de CO2 en 1,8Gigatoneladas anuales.

Sin duda son muchos orcos en la cuenta de Gimli. pero una cantidad insignificante cuando se observa el grueso de los ejércitos de Sauron.


La energía nuclear solo reduciría 1,8GTn de las mas de 30GTn de CO2 que estas emitiendo. Es decir, un 6%. Pero este escenario que planteaba el MIT en el 2003 no se esta cumpliendo. En los primeros 20años del siglo tendrían que haberse conectado 400GW de potencia... y solo lo han hecho 80GW.
Se instala a un ritmo mucho mas lento de lo estimado.   Así que la reducción de la nuclear se quedará en un 1%. Si hubiera un imprevisto e improbable cambio de políticas y se apostase fuertemente por la nuclear, podría lograrse unas reducciones del 3%.  Pero no parece que vaya a ocurrir.

A la vista de los datos, resulta dolorosamente evidente que la energía nuclear no va a salvar el planeta, que no es decisiva, que no es imprescindible.  Pero que no sea decisiva, no es una razón para renunciar a ella.  Por pequeña que sea su aportación resulta útil. Los 42 orcos abatidos en el abismo de Helm no decidieron la batalla, pero ayudaron.

El problema, o mejor dicho el incordio, es que el enano es un bocas. Se cree que el hacha es mágica y todopoderosa y que salvará la tierra media, que es imprescindible. Piensa que sin él los jinetes de Rohan, los hombres de Gondor o los  Elfos de Lorien estarían perdidos. "Vale, acepto que vuestras flechitas y espadicas no están mal y son útiles… pero mi hacha es imprescindible. Sin mi hacha estaríais bien jodidos.""Gandal es un ignorante que tiene un miedo irracional al poder de mi hacha, si me hubiera dejado, yo hubiera acabado con el Badog en un momento"

Resulta pesado escuchar al enano jactarse constantemente de su gran poder, ningunear los logros de los demás guerreros. Y sobretodo que considere un ignorante o un cobarde a todo aquel que ponga en duda que su hacha va a salvarnos.

No soy antinuclear. Y considero que la nuclear resulta útil en ciertas circunstancias. Creo que es útil contra el cambio climático que China este construyendo nucleares a buen ritmo. Y que en Europa han resultado útiles las que tenemos y todavía podrán serlo unos pocos años mas.
Pero me cansa el discurso arrogante de los enanos pronucleares, que la única solución es instalar mas nucleares y que si no estamos instalando nucleares a cascoporro es que somos unos ignorantes, irracionales que nos acojona lo que desconocemos.
También me aburre el discurso de los ignorantes irracionales que les acojona la energía nuclear porque la desconocen... que también hay muchos.




























viernes, 8 de enero de 2021

Curvas monótonas de generación apiladas.


Resulta difícil responder a un tema tan complejo, a base de tweets, por eso recurro al blog que tengo tan olvidado.

El tweet de Fernandes Ordoñez se refiere a la situación del sistema eléctrico español el 7 de enero a las 16:00


Estos datos  solo son validos para la cuatro de la tarde del 7 de enero del 2021. No se pueden  extraer conclusiones generales sobre el sistema electrico a partir de una situación puntual que no es representativa.


No se puede conocer o entender la realidad del sistema eléctrico,  a partir de una situación puntual. y menos aun cuando esta es poco frecuente. Es  necesario ver el sistema eléctrico de manera global y no solo en un instante concreto. Hay que analizar el sistema en un periodo largo de tiempo,  por lo menos en un año.

Esto es complejo porque hay que tener en cuenta miles de datos.  ¿Como mostrar toda esa cantidad de información de manera que sea digerible?

Después de darle muchas vueltas, la mejor forma que he encontrado para visualizar la realidad del sistema eléctrico es  mediante curvas monótonas de generación apiladas.

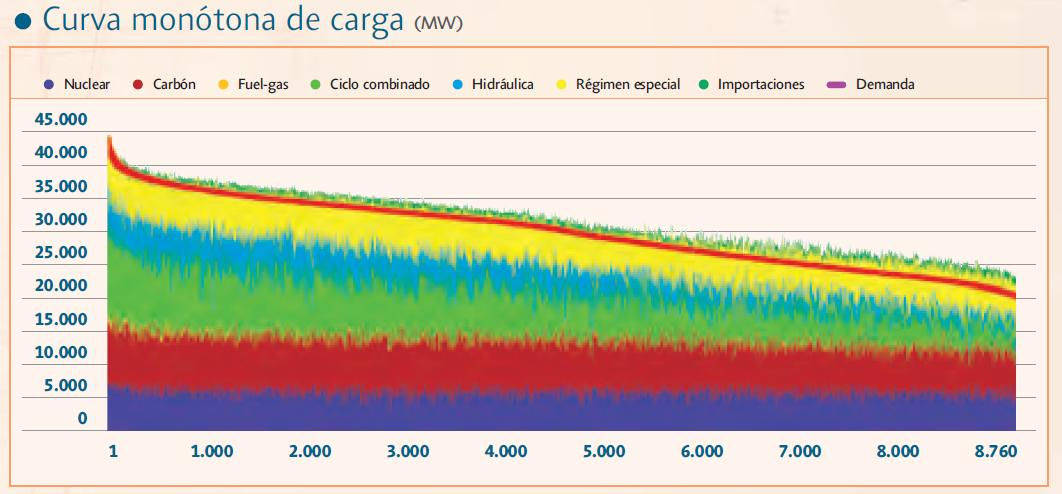

Las curvas monótonas de carga recoge como se ha generado la electricidad en todas y cada una de las horas del año, ordenándolas de mayor a menor demanda.




El problema de estas curvas es que son muy ruidosas y no se aprecia bien el desglose.
Se puede aplicar a cada tecnologia, calculando el porcentaje de la demanda para cada una de las horas del año y ordenándolas de mayor a menor.

Por ejemplo:

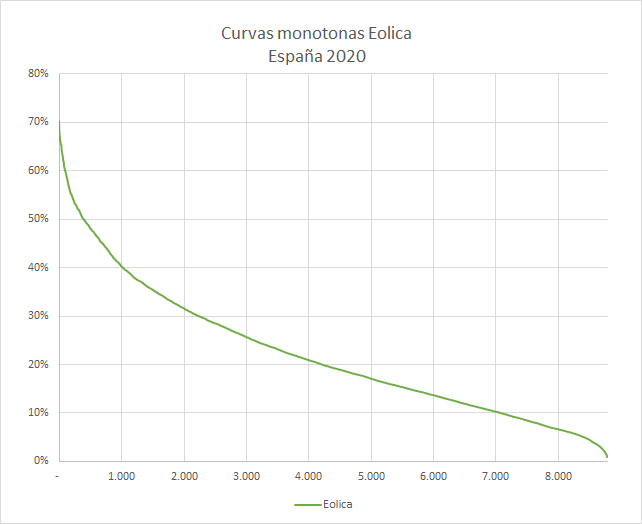

Aqui el porcentaje de eólica  respecto a la demanda total de las  8784 horas del 2020 ordenadas de mayor a menor. En el record de participación la eolica genero el 70,22% de la demanda. Esta participación va bajando hasta las 0,89% en la hora con menos participación eólica.

Se puede hacer una curva similar para cada tecnologia.


 Algunas tecnologías como la hidráulica o los intercambios puede tener valores negativos.( Bombeos o exportación de electricidad)

Para mostrar como se combinan estas fuentes de energia para cubrir la demanda, se utiliza el apilamiento de estas curvas. Si tenemos 4 curvas A, B, C y D, representamos las curvas monotonas de:
A
A+B
A+B+C
A+B+C+D

Para simplificar he agrupado las diferentes tecnologias en:
Nuclear
Renovables( Eolica, Fotovoltaica,Solar termica, termica renovable)
Hidraulica
Termica( Carbon, Ciclo combinado, Cogeneracion y resto)

Y en lugar de representarlo frente a las horas, lo he representado frente al porcentaje del tiempo. Para obtener esta grafica:



Esta gráfica muestra información de todo el 2020.  Las áreas de los diferentes colores son proporcionales a la participación de cada tecnología.

A la izquierda están las horas en las que la mayor parte de la demanda se cubría con fuente libres de CO2 y a medida que avanza hacia la derecha hay menos generación renovable y nuclear y mas fósiles.

A la izquierda del todo, vemos los momentos como al que se refiere tweet, como poca generación renovable que lleva a un gran consumo de  fósiles.
En la hora de 2020 como mayor participación térmica se alcanzo el 55,80%.  Es cuando las ciclos combinados queman "gas como locos".

Pero esto no es un problema, no es un fracaso de las renovables  como se sugiere.  El objetivo de las renovables se reducir las emisiones totales de CO2.  Es decir, reducir el area gris de esta grafica.
Esa inmensa area verde esta remplazando al area gris. Si no tuviéramos esa generacion renovable tendríamos que recurrir a  gas o carbon.
Pensar que las renovables no valen para nada, porque en el extremo de la gráfica se utiliza gran cantidad de gas es un error.

Tambien el area amarilla Nuclear, esta remplazan al gris y reduciendo las emisiones de CO2.

¿Como reducir las emisiones de CO2? ¿Como ir reduciendo el area gris?

Pues los planes que estan en marcha es seguir instalando renovables, El area verde se seguira extendiendo  reduciendo el area gris.

Aqui mucha gente considera que el problema esta a la derecha seguir desplazar los fosiles cuando  hay poco viento o sol.
Pero el problema que limita el desarrollo de las renovables  y dificulta la reduccion del consumo de fosiles esta a la izquierda.
A la izquierda la mancha verde se expande mas rápido. y llega un momento en el que la generacion renovable supera la demandada total. Se genera mas electricidad de la que se puede consumir, por lo que sobra. Esto reduce los rendimientos y rentabilidades de las fuentes de energia. Lo que limita su expansión.

Y es a la izquierda donde surge en enfrentamiento con las renovables.
Los defensores de las nucleares  afirman que las nucleares   pueden colaborar con las renovables para reducir las emisiones.   Por que las nucleares pueden generar cuando no hay viento ni sol. (
A la derecha de la gráfica)
Pero el problema esta a la izquierda, cuando hay mucho viento y sol. Cuando hay energía de renovable de sobra. ¿Entonces apagamos las nucleares?

Si, es cierto que las nucleares son  útiles a la derecha de la gráfica, pero dejan de ser necesarias a la izquierda.  No tiene sentido mantener una central nuclear para utilizarla solo  2000 Horas anuales.

La expansión de la mancha verde a la izquierda de esta gráfica, ira  reduciendo las horas de utilización de la nuclear erosionando su rentabilidad hasta hacerla inviable.  Y esto va a ser mas rápido de lo que muchos esperan, antes del 2030.
